    不銹鋼球閥規格和型號


    更新時間:2023-03-09 11:04:25 瀏覽次數:18718 作者:歐拉姆VALVE

      不銹鋼球閥的規格和型號較多,可以按照壓力、鏈接方式、尺寸等劃分出很多型號,部分行業在選擇閥門的時候不是一直沿用同一個規格型號,甚至還會需要到定制的情況,歐拉姆閥門產品種類、規格型號齊全,可滿足絕大部分企業和行業的需求。

      一、型號說明

      驅動方式代號:2表示電液動、3表示渦輪、6表示氣動、7表示液動、9表示電動;

      浮動式連接代號:1表示直通、2表示Y型三通、4表示L型三通、5表示T型三通;

      閥體材質代號:A鈦及鈦合金、C碳鋼、I鉻鉬鋼、P18-8系不銹鋼、RM02Ti系不銹鋼、S塑料;

    不銹鋼產品型號圖

      固定式連接代號:0表示半球直通、6表示四通流道、7表示直通流道、8表示L型三通、9表示Y型三通;

      功能代號:V表示帶有V型結構的、D表示低溫、B表示保溫、P表示偏心結構、U和S以及D\Y都表示上裝式;

      密封材料代號:F聚四氟乙烯、F46襯氟、H銹鋼、J襯膠、M蒙乃爾合金、N尼龍塑料、P蒙乃爾、Y硬質合金、W閥體直接加工。

      二、歐拉姆主要產品型號

      歐拉姆閥門科技有限公司企業具備型號齊全的不銹鋼球閥產品:點擊產品文字可或圖片可查看產品詳情

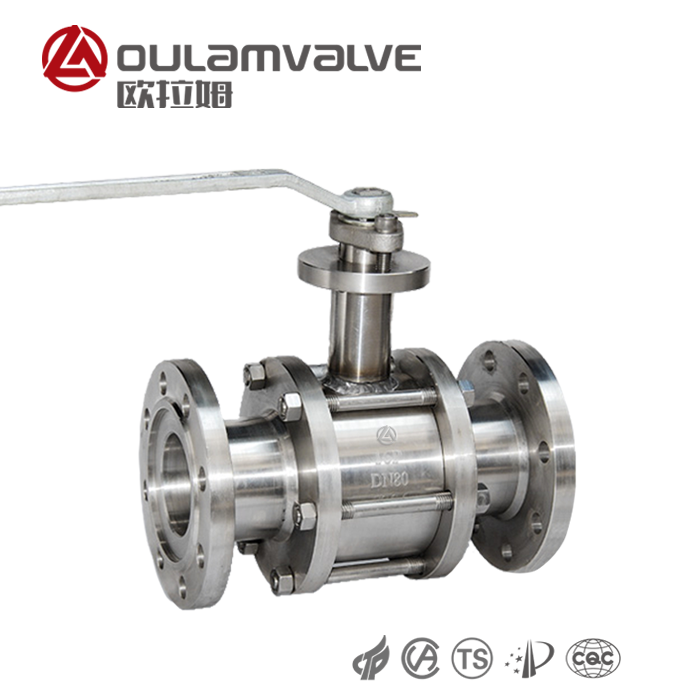

    DQ41F低溫不銹鋼球閥

     DQ41F低溫不銹鋼球閥

      DQ41F低溫球閥適用于低溫液體儲運設備,具有開關靈活、密封可靠等特點,也可用于對于其他低溫媒介的管理。主要用于輸出液體低溫介質如乙烯、液氧、液氫、液化天然氣、液化石油產品等低溫介質。

    Q15F不銹鋼球閥

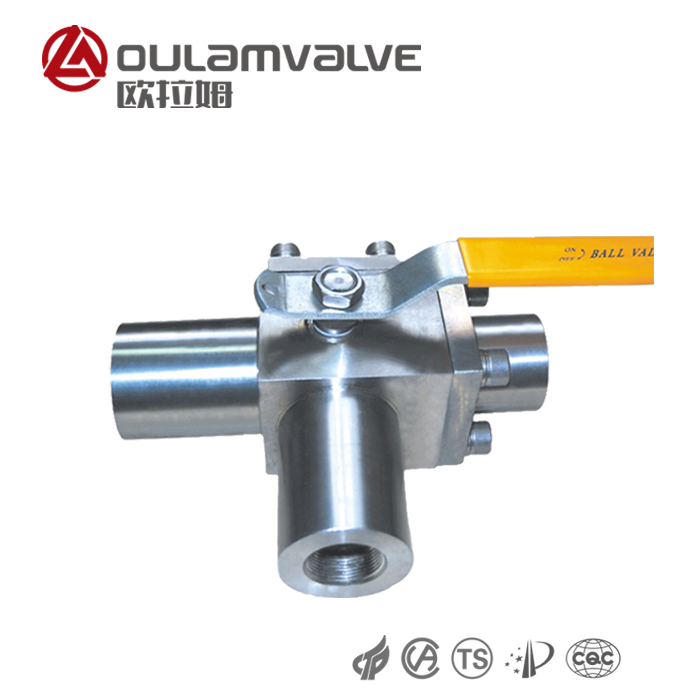

      Q15F內螺紋三通球閥

      主要特點是結構緊湊,流體阻力小,全通徑球閥基本沒有流阻。密封可靠、結構簡單、體積小、重量輕、維修方便,密封面與球面始終處于封閉狀態,不易被侵蝕,操作維護方便,適用于水、溶劑、酸和天然氣等一般工作介質。

    不銹鋼球閥Q47Y

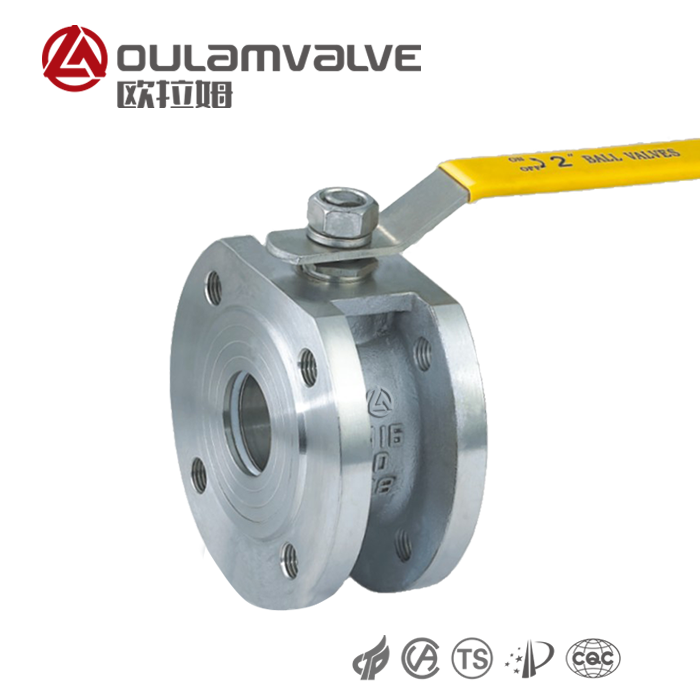

      Q71F對夾式薄型球閥

      超薄型球閥具有結構長度短、重量輕、安裝方便、節省材料等明顯優勢,且保溫效果更好,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

    q41f不銹鋼球閥圖

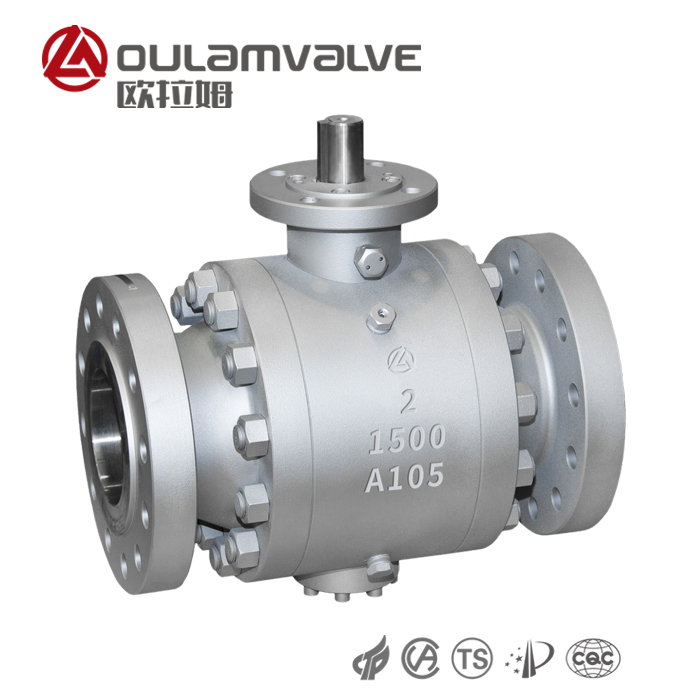

    Q41Y高壓固定球閥

      三件式高溫高壓球閥適用于最嚴酷的工作條件,這些產品專為特定應用而設計,并由經過專業培訓的服務部門提供支持。在煉油、電力、采礦、石化、合成燃料等高要求領域廣受好評。

      ......

      篇幅有限,暫未列出全部產品,更多規格型號歡迎聯系或訪問:閥門產品大全

      三、主要規格型號

      壓力等級: PN1.0MPa、PN1.6MPa、PN2.5MPa、PN4.0MPa 等

      連接方式:法蘭連接或焊接連接。

      通道形式:直通道或Y型分流道。

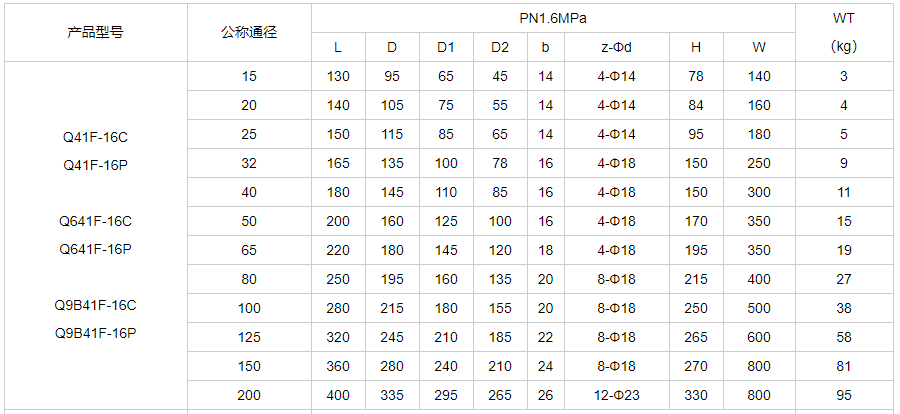

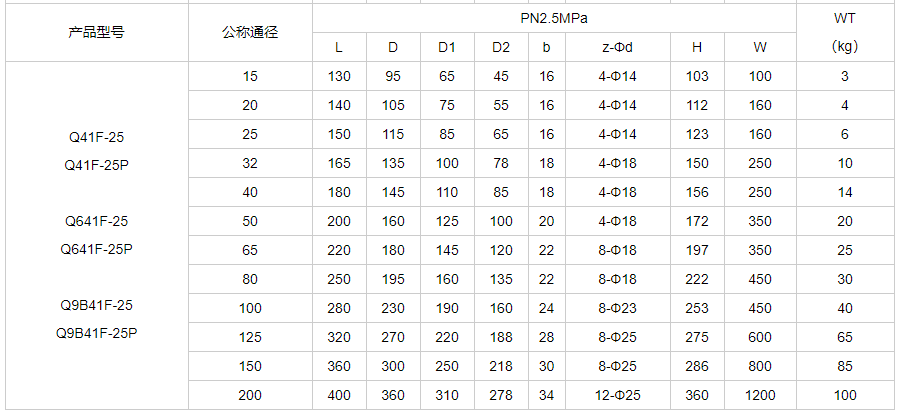

    不銹鋼產品型號大全

      材質:304不銹鋼或 316L 不銹鋼。

      尺寸大小:DN15-DN200mm以及特定靜態壓力的球體直徑大小

      例如不銹鋼球閥的常見型號就有:Q41F、Q641F、Q941F、Q41H、Q641H、Q941H等。

      四、操作/使用

      1)操作前必須確認管路和閥門已經沖洗干凈;

      2)閥門的動作是根據輸入信號的大小,帶動閥桿旋轉完成的:正轉1/4圈(900)時,閥門關閉。反轉1/4圈(900)時,閥門打開;

      3)當執行機構的方向指示箭頭與管道平行時,閥門處于開啟狀態;當指示箭頭與管道垂直時,閥門處于關閉狀態。

      五、工作原理

      不銹鋼球閥通過旋轉閥芯使閥門暢通或阻塞。開關重量輕,體積小,可做成大口徑,密封可靠,結構簡單,維修方便,密封面與球面始終在封閉狀態,不易被介質腐蝕,因此廣泛應用于各行業。

      六、參數信息

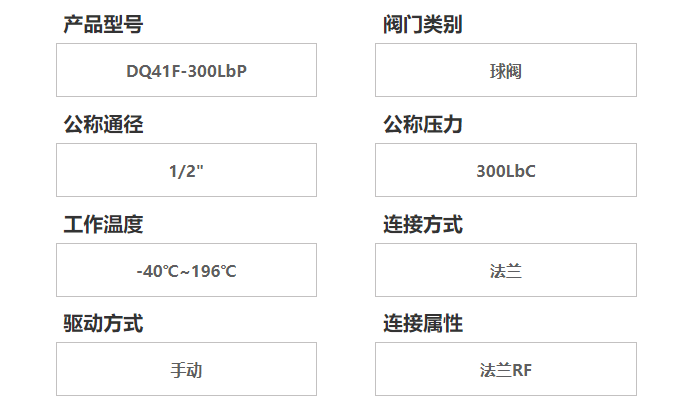

    低溫不銹鋼球閥DQ41F參數

      1、設計制造:BS5351 MSS SP-118;

      2、連接端尺寸:①承插口尺寸按:ANSI B16.11;JB/T1751 ②)螺紋端尺寸按:ANSI B1.20.1;JB/T7306 ③對焊端尺寸按:ANSI B16.25;JB/T12224 ④)法蘭端尺寸按:ANSI B16.5;JB79

      3、閥門檢查和試驗: API 598;GB/T13927;JB/T9092

      4、結構特征: 螺紋連接閥蓋;兩段式

      5、材料按:ANSI/ASTM規定。

      6、主體材料: A105;LF2;304(L);316(L);F347; F321;F51;Monel;20合金等

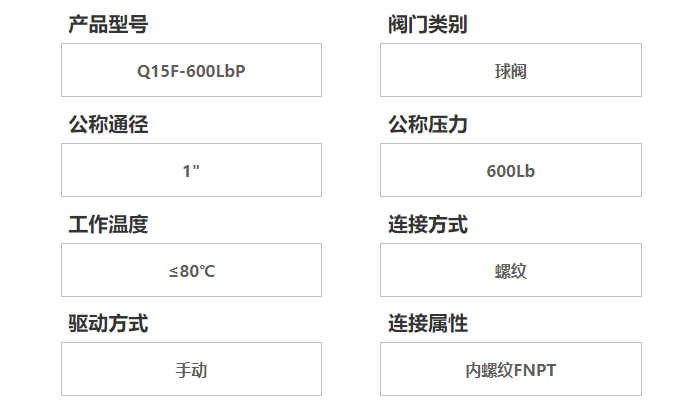

    不銹鋼球閥Q15F參數

      以上便是不銹鋼球閥產品規格型號的相關內容了,如果您需要定制或是其他需求可通過與售前人員進行相關溝通和交流。
